Dieses Kapitel des Dokuments beschreibt, wie eine vorhandene Checkliste in den RayQC Checklist Viewer geladen und anschließend mit dem Checklist Editor bearbeitet werden kann.
So öffnen Sie eine Checkliste zur Ausführung
Führen Sie die Schritte aus, um eine Checkliste in RayQC zu öffnen:
1.Ein Benutzer kann eine Checkliste entweder über die Kachel „Checkliste öffnen" im Dashboard oder durch Auswahl des Elements ÖFFNEN -> Checkliste öffnen im Dateimenü öffnen.
|
Hinweis: Bei Verwendung der Kachel „Checkliste öffnen" im Dashboard kann ein Benutzer nur Checklistenvorlagen (*.rqct) öffnen, während die Schaltfläche ÖFFNEN in der Menüleiste sowohl das Öffnen einer Checklistenvorlage als auch eines Projekts (*.rqcp) ermöglicht. |
Wenn eine dieser Optionen ausgewählt wird, öffnet RayQC ein Explorer-Dialogfenster mit dem Titel Checkliste öffnen.
2.Navigieren Sie zu dem Speicherort, an dem die gewünschte Checkliste gespeichert ist.
3.Wählen Sie die Checklistendatei (*.rqct) aus und klicken Sie im Dialogfeld auf die Schaltfläche „Öffnen".
Die Checkliste wird nun in den RayQC Checklist Viewer geladen, wo sie ausgeführt werden kann. Um die zugrunde liegende Checklistenstruktur zu bearbeiten, müssen Benutzer zum Checklist Editor wechseln. Dies kann entweder durch Klicken auf die Schaltfläche Diese Checkliste bearbeiten in der Swipe-Leiste am unteren Bildschirmrand oder durch Verwenden der Tastenkombination Shift + Tab erreicht werden.
Der Checklist Viewer ist die Benutzeroberfläche, die aktiv ist, wenn eine Checkliste zur Überprüfung/Ausführung in RayQC geöffnet wird. Um den Checklist Viewer anzuzeigen:
•Verwenden Sie die Kachel „Checkliste öffnen" im Dashboard auf dem Startbildschirm
•Klicken Sie auf eines der Vorlagenelemente in der Zuletzt verwendet-Liste auf dem Startbildschirm
•Verwenden Sie die Öffnen-Ansicht aus dem FILE-Menü und wählen Sie den Vorlagendateityp aus
•Drücken Sie Control + O, um das Windows-System nach einer Projektdatei zu durchsuchen
|
Achtung: Immer wenn eine Datei in RayQC geöffnet wird, wird sie auf strukturelle Gültigkeit geprüft. Dateien, die schlecht geformte Quellstrukturen enthalten, werden abgelehnt und können weder im Checklist Viewer noch im Editor angezeigt werden. Wenn Benutzer versuchen, Dateien zu öffnen, die ursprünglich in einem der veralteten RayQC-Dateiformate gespeichert wurden, werden diese abgelehnt, wenn sie nicht den aktuellen Einschränkungen für Vorlagen- oder Projektdateiformate entsprechen. |
In jedem Fall wird die ausgewählte Datei (Checkliste oder Projekt) im Checklist Viewer geöffnet. Der folgende Screenshot zeigt diesen Zustand der Benutzeroberfläche mit einer der RayQC-Beispielchecklisten geöffnet:

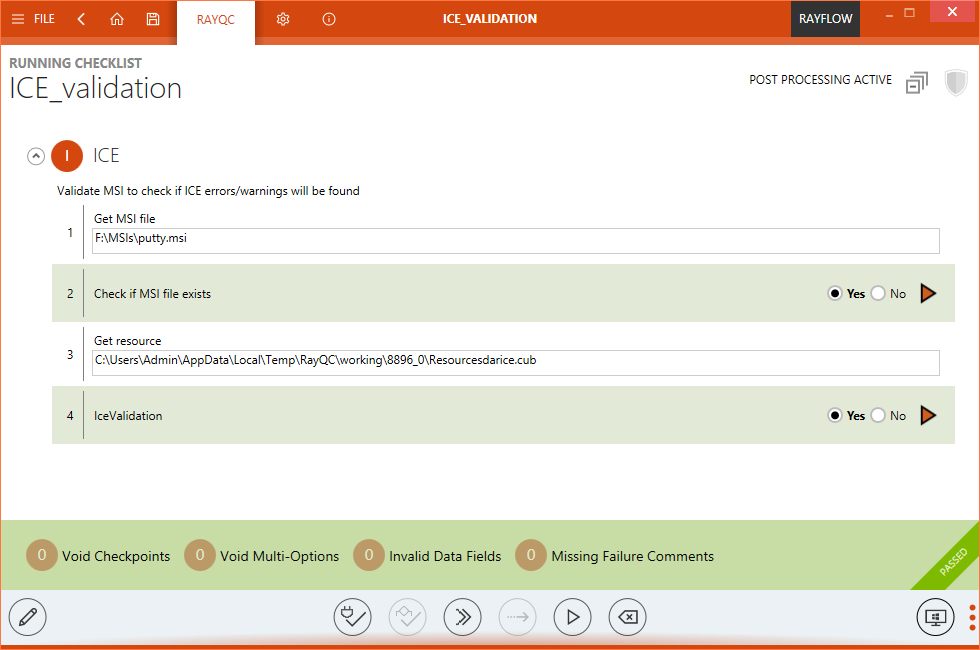

Checklist Viewer-Übersicht
Das Anwendungsfenster ist in verschiedene Bereiche mit spezialisierter Funktionalität und Daten für eine optimale Benutzerinteraktionsunterstützung unterteilt.
Main Toolbar
Die Menüleiste wurde auf der linken Seite mit dem tatsächlichen Checklistennamen des aktuell angezeigten Projekts erweitert.
|
Achtung: Jede im Checklist Viewer geöffnete Checkliste wird automatisch in ein RayQC-Projekt umgewandelt, das im temporären Systemspeicher verbleibt, bis es dauerhaft an einem beliebigen Systemspeicherort gespeichert wird. Das Verlassen des Checklist Viewers ohne Speichern der an den tatsächlichen Checklistendurchlauf-/Auswertungsergebnissen vorgenommenen Änderungen hat keine Auswirkungen auf die zugrunde liegende Checkliste. Das Speichern der Änderungen der aktuellen Checklistenauswertung/des Checklistendurchlaufs erstellt standardmäßig einen RayQC-Projektdateityp. Um die Checklistenstruktur unter dem RayQC-Projekt zu bearbeiten, muss dies in der Checklist Editor-Ansicht ausgeführt werden. Weitere Informationen zur Bearbeitung von Checklistenstrukturen finden Sie im Abschnitt „Checklist Editor" im RayQC-Benutzerhandbuch. |
Inhaltsbereich
Checklistenbereich
Der eigentliche Inhaltsbereich beginnt mit der Auflistung der Checklistenelemente in ihren Gruppencontainern. Gemäß der im Checklist Editor entworfenen Reihenfolge und Verschachtelung werden alle Elemente, die nicht von bedingten Optionen abhängen, mit ihren typspezifischen Eingabesteuerelementen angezeigt. Benutzer können die Ergebnisse ihrer Checklistenausführung direkt eingeben, Hilfedateien für weitere Informationen zur Checkliste im Allgemeinen oder zu einem bestimmten Checklistenelement aufrufen. Plug-Ins können ausgeführt und Kommentare eingegeben werden. Insgesamt ist der Checklistenbereich der Ort, an dem die eigentliche Endbenutzerauswertung mit RayQC stattfindet.
Checklistenelemente sind mit einem Indexwert ausgestattet, der innerhalb aller Elemente desselben übergeordneten Gruppencontainers eindeutig ist. Der Index gibt nicht nur Auskunft über die Position des Elements in der Elementsequenz des Felds, sondern auch über den Einrückungsgrad des Elements. Der Index ist ein mehrstufiger Indikatorwert, wobei ein Doppelpunkt die verschiedenen Baumebenen trennt. Zum Beispiel ist ein Element mit dem Indexwert 2.3 das dritte untergeordnete Element des zweiten Checklistenelements innerhalb einer Gruppe.
Die Elemente innerhalb einer Gruppe werden mit abwechselnden Hintergrundfarben angezeigt, um eine einfache visuelle Unterscheidung der Elemente zu unterstützen. Sobald Checkpoint-Elemente ausgewertet wurden, wird auf sie eine zusätzliche Hintergrundfarbmarkierung angewendet. Bei einem Fehler wird der Hintergrund leicht orange; bei einem Bestehen wird er leicht grün.
Details zu den verschiedenen Optionen, die auf Checklistendesign und -funktionalität angewendet werden können, finden Sie im Abschnitt „Checklistenstrukturen" des RayQC-Benutzerhandbuchs.
Taskleiste
Die Taskleiste unterhalb der Checklistenelemente zeigt eine Reihe von Statusindikatoren an, die Benutzer dabei unterstützen, die Checklistenelemente mit möglichst geringem Aufwand vollständig auszuwerten.
Auf der linken Seite befinden sich vier farblich codierte Statusfelder, die die Vollständigkeit jeder Checklistenelementgruppe anzeigen:
•Fehlende Eintragsauswahlen
•Fehlende Multi-Option-Auswahlen
•Fehlende Benutzerkommentare
•Fehlende Fehlerkommentare
Taskleisten-Statusindikator
Eine Zahl größer als null in einem dieser Elemente zeigt an, dass die Checklistenauswertungsaufgabe noch nicht abgeschlossen ist, da noch mindestens eine weitere Benutzereingabe oder Aktivität erforderlich ist (siehe die rechte Zahl in der obigen Abbildung). Wenn eine Aufgabengruppe unvollständig ist, ist die Schaltfläche undurchsichtig, und wenn eine Aufgabengruppe vollständig ist, werden sie teilweise transparent angezeigt (siehe das linke Feld in der obigen Abbildung). Die Darstellung ist als schneller Hinweis auf fehlende Informationen konzipiert, während die Zahl die Anzahl der offenen Aufgaben angibt, die abgeschlossen werden müssen, bevor die Checklistenauswertung/der Durchlauf abgeschlossen ist.
Das Klicken auf eine der Aufgabenschaltflächen mit einer Zahl ungleich null fokussiert das erste unvollständige Checklistenelement gemäß dem Titel der Aufgabengruppe. Zum Beispiel ist die Schaltfläche für fehlende Datenfelder undurchsichtig und zeigt links eine 3 an. Daher gibt es 3 Checklistenelemente, die noch nicht eingegeben wurden. Das Klicken auf die Schaltfläche scrollt den Checklistenbereich zu einem Bereich, der das erste leere Datenfeld anzeigt. Sobald der Benutzer einen Wert für dieses Element eingibt, wird die Anzahl der in der Taskleistenschaltfläche angezeigten fehlenden Elemente um eins verringert. Das erneute Klicken auf die Schaltfläche lädt das nächste Datenfeld-Checklistenelement, das eine Benutzerinteraktion benötigt, in den sichtbaren Bereich des Checklistenbereichs.
Da Checklisten für eingehende Qualitätssicherungsverfahren umfassend und komplex werden können, sind die Taskleisten-Indikatoren Hilfsmittel für Situationen, in denen Checklisten möglicherweise nicht innerhalb einer Arbeitssitzung vollständig ausgewertet werden können. Sie helfen auch dabei, den Überblick über bedingt angezeigte Checklistenelemente zu behalten. Daher wird empfohlen, die Taskleistenschaltflächen nach dem ersten Durchlauf durch die gesamte Checkliste zu verwenden und die Aufgaben mit ihrer Führung zu erledigen.
Ein weiterer visueller Indikator in der Taskleiste ist das Ergebnisband auf der rechten Seite. Wenn eine Checkliste zum ersten Mal als Projekt zur Ausführung geöffnet wird, ist der Standardzustand des Bands ein grauer Hintergrund und das Label NOT FINISHED.
Ergebnisband des Checklist Viewers
Wenn Sie mit der Maus über das Band fahren, wird eine Zusammenfassung der Checklisteneigenschaften angezeigt, z. B. die Anzahl der erfolgreichen und fehlgeschlagenen Prüfungen sowie die Gesamtzahl der derzeit verfügbaren Checklistenelemente. Diese Gesamtzahl wird entsprechend dem tatsächlichen Status der Elementverfügbarkeit aktualisiert, wie er aus der Untersuchung bedingter Anweisungen abgeleitet wird.
Ergebnisband des Checklist Viewers mit Tooltip
Sobald alle Checklistenelemente ausgewertet wurden, ist das Ergebnis des Checklistendurchlaufs verfügbar: Der Checklistentest wurde entweder bestanden (angezeigt durch eine grüne Hintergrundfarbe und das Label PASSED für das Band) oder nicht bestanden (angezeigt durch eine orange Hintergrundfarbe und das Label FAILED für das Band).
Tatsächlich gibt es einige zusätzliche Umstände und Bedingungen, die entscheiden, ob eine Checkliste bestanden oder nicht bestanden wurde, aber lesen Sie dazu bitte das Kapitel „Checklistenstrukturen" des RayQC-Benutzerhandbuchs. Für jetzt reicht es zu wissen, dass das Band auf der rechten Seite der Taskleiste tatsächlich das Ergebnis einer Checklistenprojektauswertung anzeigt.
Swipe-Leiste
Die Befehlsleiste enthält Steuerelemente, die in Kombination mit der aktuell geöffneten Ressourcendatei verwendet werden können:
Swipe-Leiste
Diese Checkliste bearbeiten
Das Klicken auf diese Schaltfläche öffnet den Checklist Editor mit der Vorlage der aktuell sichtbaren Checkliste, die bereits zur Bearbeitung geladen ist. Als praktische Alternative verwenden Sie die schnelle Tastenkombination Shift + Tab, um zwischen dem Viewer- und dem Editor-Modus zu wechseln.
Plug-In-Daten validieren
Wenn das aktuell geöffnete Projekt Plug-In-Aufrufe enthält, prüft das Drücken dieser Schaltfläche, ob diese logisch korrekt sind oder nicht. Mögliche Konfliktursachen sind:
•Falsche Eingabeparameterwerte oder -formate
•Ungültige Beziehungen zwischen Elementen und Plug-Ins (Nutzungsreihenfolge)
Das Ergebnis der Plug-In-Prüfung ist ein Meldungsdialogfeld, das angibt, ob alle Plug-In-Integrationen fehlerfrei sind oder ob Probleme aufgetreten sind. Wenn Probleme vorliegen, kann das Meldungsdialogfeld erweitert werden, um Details zu den in den Plug-In-Definitionen gefundenen Konflikten anzuzeigen. In diesem Fall wird empfohlen, die genannten Plug-In-Parameter zu ändern und die Checkliste erneut zu überprüfen, bis alle Probleme behoben sind.
Bedingungen validieren
Wenn das aktuell geöffnete Projekt Bedingungen enthält, prüft das Drücken dieser Schaltfläche, ob diese logisch korrekt sind oder nicht. Mögliche Konfliktursachen sind:
•Eine definierte Bedingungskombination tritt niemals auf, weil zwei oder mehr Bedingungsterme unterschiedliche Ergebnisse vom gleichen Checklistenelement verlangen.
•Bedingungsliterale innerhalb derselben Klausel (Bucket) und Klauseln innerhalb desselben Terms sind als Duplikate definiert, z. B. verlangt ein Term Ergebnis A von Checklistenelement Nr. 1, und der nächste Term derselben Bedingungskonstruktion verlangt ebenfalls Ergebnis A von Checklistenelement Nr. 1.
Das Ergebnis der Bedingungsprüfung ist ein Meldungsdialogfeld, das angibt, ob alle Bedingungen fehlerfrei sind oder ob Probleme aufgetreten sind. Wenn Probleme vorliegen, kann das Meldungsdialogfeld erweitert werden, um Details zu den in den bedingten Anweisungen gefundenen Konflikten anzuzeigen. In diesem Fall wird empfohlen, die genannten Bedingungsterme zu ändern und den gesamten Bedingungssatz der Checkliste erneut zu überprüfen, bis alle Probleme behoben sind.
Nachbearbeitungsaktionen ausführen
Diese Schaltfläche kann für eine Checkliste über das Kontrollkästchen Nachbearbeitungsaktionen aktivieren aktiviert werden. Dieses Kontrollkästchen ist unter der Registerkarte Nachbearbeitung des Checklist Editors verfügbar. Basierend auf den unter dieser Registerkarte definierten Bedingungen wird eine Reihe vordefinierter Aktionen entweder durch Klicken auf diese Schaltfläche oder automatisch ausgeführt, wenn ein Benutzer die Schaltfläche Alle ausführen auswählt. Darüber hinaus kann die Nachbearbeitungsaktion zum automatischen Erstellen und Hochladen eines Berichts in RayFlow auch über den Befehlszeilenschalter initiiert werden.
Bypass
Die Bypass-Option ist verfügbar, wenn die Checkliste so konfiguriert ist, dass ein manuelles Ergebnis-Bypass zulässig ist. Für Projekte, die auf Checklisten mit Bypass-Berechtigung basieren, wird die Bypass-Schaltfläche verfügbar, sobald die Checklistenelemente vollständig ausgewertet wurden und ein Ergebnis (PASSED oder FAILED) im Band auf der rechten Seite der Taskleiste angezeigt wird.
Das Drücken der Bypass-Schaltfläche zeigt das BYPASS-Dialogfeld an. In diesem Dialogfeld sollte der Benutzer eine Notiz schreiben, warum der Bypass erforderlich war. Das Setzen des Ergebnis-Bypass-Status auf Bypass (durch Klicken auf die Optionsschaltfläche Bypass) kehrt das ursprüngliche Checklistenprojektergebnis um (z. B. vom ursprünglichen Ergebnis FAILED zum neuen, umgangenen Ergebnis PASSED).
Das Klicken auf die OK-Schaltfläche im BYPASS-Dialogfeld speichert die neuen Ergebniseinstellungen und schließt das BYPASS-Dialogfeld.

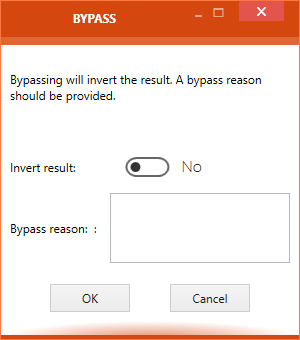

Bypass-Steuerelement
Es ist möglich, den Bypass rückgängig zu machen, wodurch der ursprüngliche Checklistenauswertungsergebnisstatus wiederhergestellt wird. Dazu rufen Benutzer das BYPASS-Dialogfeld auf und bewegen den Schieberegler „Ergebnis umkehren" auf JA.
Bedingungen bezüglich der erforderlichen Umstände für den Bypass und die Bypass-Rücknahme müssen jedoch vom Ersteller der ursprünglichen Checklistenvorlage definiert werden, die in der aktuellen Projektinstanz verwendet wird.
Alle ausführen
Wenn ein Projekt Checklistenelemente mit Plug-In-Nutzung enthält, führt das Drücken der Alle ausführen -Schaltfläche alle Plug-Ins auf einmal automatisch aus. Alle Plug-Ins werden der Reihe nach ausgeführt, beginnend mit dem, das die höchste Position im Checklistenbaum hat. Die Ausführung wird prozedural gehalten, was bedeutet, dass Plug-In B startet, wenn Plug-In A abgeschlossen ist. Plug-In A und B werden nicht parallel ausgeführt. Daher verlassen sich Plug-Ins, die eine Eingabe basierend auf früheren Plug-In-Ausführungsergebnissen benötigen, immer auf aktuelle Ergebnisse, wenn die Funktion „Alle ausführen" verwendet wird.
Wenn die Schaltfläche „Alle ausführen" verwendet wird, nachdem ein oder mehrere Plug-Ins (manuell oder automatisch) ausgeführt wurden, zeigt RayQC ein Dialogfeld an, das den Benutzer fragt, ob frühere Ergebnisse durch die neue Ausführung überschrieben werden sollen oder ob die Ausführung von „Alle ausführen" stattdessen abgebrochen werden soll.
|
Achtung: Bei „Alle ausführen" wird die Sichtbarkeit der Elemente nach jeder Plug-In-Ausführung ausgewertet und die Checkliste wird korrekt verarbeitet. Nur Elemente, die eine manuelle Eingabe erfordern, werden nicht verarbeitet und ihre Bedingung wird nicht durch ein Plug-In erfüllt. |
Zurücksetzen
Das Verwenden der Zurücksetzen-Schaltfläche löscht alle Checklistenelementergebnisse, die Teil der jeweiligen Checkliste im Checklist Viewer sind. Wenn eine Checkliste in einem Projektbereich geöffnet wurde, der einen früheren Auswertungsstatus enthält, setzt das Zurücksetzen nicht auf diesen Status zurück, sondern auf den standardmäßigen Anfangsstatus, wie er aus den Checklistenelementdefinitionen vorgegeben ist.
|
Achtung: Das Zurücksetzen setzt nicht die ursprünglichen Checklistenelementeinstellungen einer sich im Aufbau befindlichen Checkliste zurück. Es entfernt lediglich die im Checklist Viewer-Modus eingegebenen Ergebnisinformationen. Im Checklist Editor an den Checklistenelementen vorgenommene Anpassungen bleiben unverändert. |
Swipe-Leisten-Beschriftungen ein-/ausblenden
Die Swipe-Leiste bietet zwei Anzeigemodi: erweitert und minimal. Der erweiterte Modus zeigt eine Beschriftung für jede Schaltfläche der Taskleiste an, während der minimale Modus nur Symbole enthält, auf die Benutzer klicken können. Das Drücken der Schaltfläche mit den drei vertikalen Punkten auf der rechten Seite der Taskleiste wechselt zwischen dem erweiterten und dem minimalen Taskleisten-Anzeigemodus.
